無錫市軌道交通1號線工程
無錫地鐵集團有限公司
工程概況
>>建設規模無錫市軌道交通1號線貫穿無錫中心城區，線路北起惠山新城堰橋站，終于濱湖區長廣溪站，途經惠山新城、無錫火車站、中心商務區、太湖廣場CBD、太湖新城核心區等多個城市重要核心地域，全長29.42km，其中地下線路22.16km，高架線路7.26km。全線設車站24座（地下車站19座，高架車站5座），其中換乘站4座，車輛段、停車場及控制中心各一個。
建設管理
>>工程建設總目標 建設具有無錫特色的精品地鐵工程。
>>質量控制目標 安全零隱患、質量零缺陷、工藝零差錯。
>>質量追求終極目標獲得“國家優質工程金質獎”。
>>建設管理措施
1.建立政府監督部門、建設單位、勘查設計單位、監理單位、施工單位五位一體創優組織體系，完善各類規章制度及管控措施，嚴格履行建設程序，執行標準規范的“強制性條文”要求，落實創優規劃。
2.定期組織座談聯席會議，糾正解決創優過程中的建設問題，部署安排下階段的創優主要工作，組織保障強大。
3.開創性實施“小業主、大監理；標準化施工現場，規范化施工作業”的“一模兩化”管理模式。
>>建設管理成效
1.住房和城鄉建設部在無錫召開“一模兩化”管理經驗推廣會議。
2.迎接了上海、廣州、美國、瑞典等40余個國內外同行交流學習。
3.同步形成27260卷工程檔案，榮獲2015年度江蘇省檔案優秀科技成果一等獎。
4.首江蘇省住房和城鄉建設廳委托，總結編制了《城市軌道交通工程施工現場標準化指南》，在全省推廣應用。
>>建設規模無錫市軌道交通1號線貫穿無錫中心城區，線路北起惠山新城堰橋站，終于濱湖區長廣溪站，途經惠山新城、無錫火車站、中心商務區、太湖廣場CBD、太湖新城核心區等多個城市重要核心地域，全長29.42km，其中地下線路22.16km，高架線路7.26km。全線設車站24座（地下車站19座，高架車站5座），其中換乘站4座，車輛段、停車場及控制中心各一個。
建設管理
>>工程建設總目標 建設具有無錫特色的精品地鐵工程。
>>質量控制目標 安全零隱患、質量零缺陷、工藝零差錯。
>>質量追求終極目標獲得“國家優質工程金質獎”。
>>建設管理措施
1.建立政府監督部門、建設單位、勘查設計單位、監理單位、施工單位五位一體創優組織體系，完善各類規章制度及管控措施，嚴格履行建設程序，執行標準規范的“強制性條文”要求，落實創優規劃。
2.定期組織座談聯席會議，糾正解決創優過程中的建設問題，部署安排下階段的創優主要工作，組織保障強大。
3.開創性實施“小業主、大監理；標準化施工現場，規范化施工作業”的“一模兩化”管理模式。
>>建設管理成效
1.住房和城鄉建設部在無錫召開“一模兩化”管理經驗推廣會議。
2.迎接了上海、廣州、美國、瑞典等40余個國內外同行交流學習。
3.同步形成27260卷工程檔案，榮獲2015年度江蘇省檔案優秀科技成果一等獎。
4.首江蘇省住房和城鄉建設廳委托，總結編制了《城市軌道交通工程施工現場標準化指南》，在全省推廣應用。
特大型車站—三陽廣場站
工程質量
>> 工程全線68個單位工程，162個子單位工程，12868個分部分項工程，100%質量驗收合格。
>>32.9萬m2地下空間、4.8萬m2房屋建筑、22.16km地下隧道，無滲無漏；橋梁隧道線形流暢，結構表面密實平整。
>>“吳”錫雅韻裝飾風格美觀大方，特色鮮明，獲中國建筑工程裝飾獎和

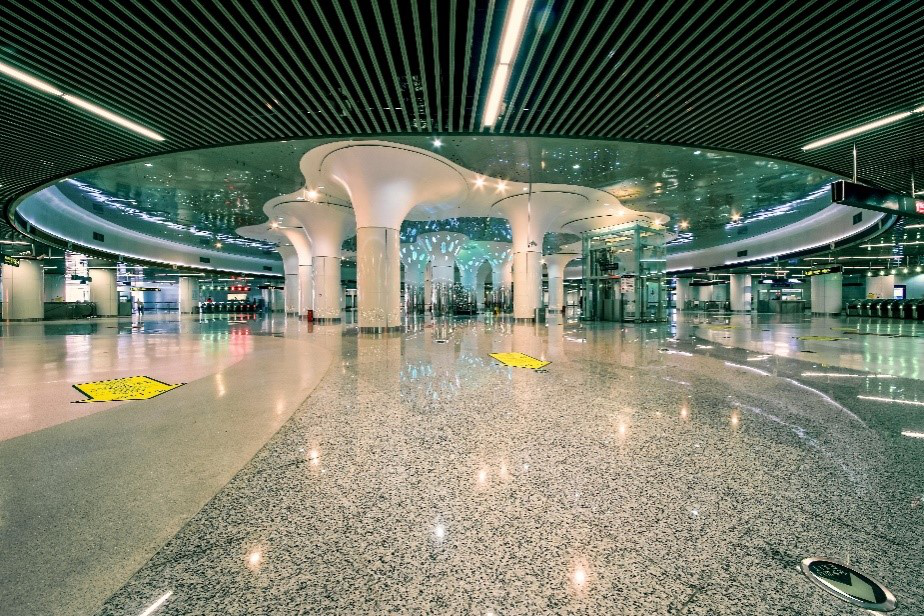

2項專利成果。（右圖：車站實景）

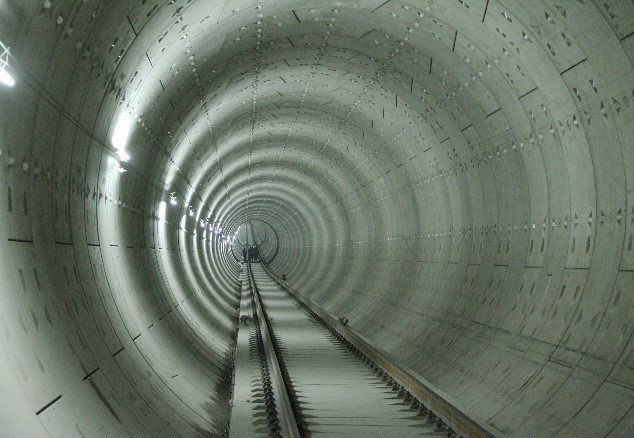

>>全線2.3萬環鋼筋混凝土預制管片實現了大批量穩定制造，質量優良。
>>引進國際先進的綜合監控系統，集成火災報警、環境和電力監控等，實現多功能聯動，指令清晰準確。
科技創新
>>科研攻關開展了13個重大科研項目，發表論文33篇。
>>技術難題線路穿越古城區，約15%在建（構）筑物下穿行。穿、跨京杭大運河等河流21次。大型站點采用11000㎡超大面積蓋挖逆做一體化施工體系，降低了對繁華商業中心的交通影響。
>>技術難題 盾構146m長距離穿越滬寧城際鐵路，實現最大沉降1mm，遠小于設計6mm要求。盾構300m小半徑曲線始發，淺覆土下穿70年代建筑群，實現最大沉降4.95mm，小于控制標準10mm，被譽為“驚天穿越”。
>>技術難題 200m小半徑、34‰坡度、65m跨度的大挑臂曲線橋梁，轉體上跨正常運營的滬寧高速公路，完美解決了曲線橋梁重心不平衡難題，順利合龍，實現了高程及軸線偏差均小于4mm，遠小于設計20mm要求。
工程質量
>> 工程全線68個單位工程，162個子單位工程，12868個分部分項工程，100%質量驗收合格。
>>32.9萬m2地下空間、4.8萬m2房屋建筑、22.16km地下隧道，無滲無漏；橋梁隧道線形流暢，結構表面密實平整。
>>“吳”錫雅韻裝飾風格美觀大方，特色鮮明，獲中國建筑工程裝飾獎和
2項專利成果。（右圖：車站實景）
>>全線2.3萬環鋼筋混凝土預制管片實現了大批量穩定制造，質量優良。
>>引進國際先進的綜合監控系統，集成火災報警、環境和電力監控等，實現多功能聯動，指令清晰準確。
科技創新
>>科研攻關開展了13個重大科研項目，發表論文33篇。
>>技術難題線路穿越古城區，約15%在建（構）筑物下穿行。穿、跨京杭大運河等河流21次。大型站點采用11000㎡超大面積蓋挖逆做一體化施工體系，降低了對繁華商業中心的交通影響。
>>技術難題 盾構146m長距離穿越滬寧城際鐵路，實現最大沉降1mm，遠小于設計6mm要求。盾構300m小半徑曲線始發，淺覆土下穿70年代建筑群，實現最大沉降4.95mm，小于控制標準10mm，被譽為“驚天穿越”。
>>技術難題 200m小半徑、34‰坡度、65m跨度的大挑臂曲線橋梁，轉體上跨正常運營的滬寧高速公路，完美解決了曲線橋梁重心不平衡難題，順利合龍，實現了高程及軸線偏差均小于4mm，遠小于設計20mm要求。

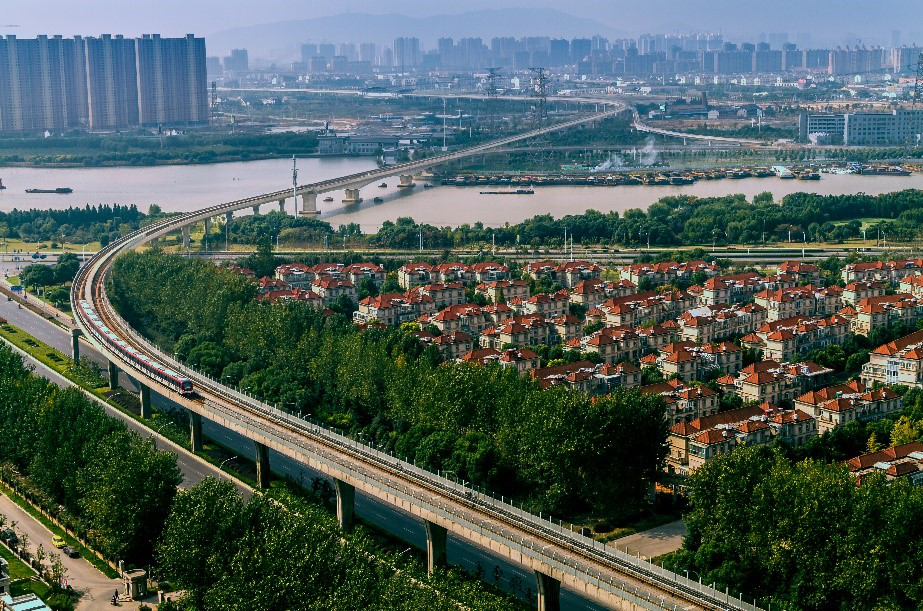

高架橋梁實景
>>國內首次采用大小系統分設冷源，節能38%以上，引領行業通風空調設計方向。引入“智慧”系統，實時自動稱重，動態配置列車動力和空調負荷；應用無閘瓦磨耗電制動技術，實現制動能量回收再生，每年列車節電約180萬度。
>>國際首次設計采用接觸軌鋼支架體系，機械性能優于常規支架的2-3倍。
>>國內領先建設三陽廣場站、市民中心站等5個特大型車站。三陽廣場站， 66000㎡建筑體量，27個出入口，居國內兩線換乘之最，消防專項設計+高壓細水霧系統解決了特大型站點消防難題。
>>世界領先引進“客流培育+商業發展”共進互補理念，融合城市設計，優化空間布局。沿線地下空間、站點上蓋物業建設商業街13個，拓展商業面積136.5萬㎡。
>>自主創新 自主研發管片自動選型和排版系統，全線推廣應用，實現2.3萬環管片完美拼裝。
>>自主創新組織“城市地鐵快速鋪軌成套技術研究”，關鍵技術達到國際先進水平，榮獲中國施工企業管理協會2014年度科學技術一等獎。
>>自主創新自主研發的機車動力“無速度傳感器”控制技術，轉速估算誤差<1‰，牽引力控制誤差<3%，可靠性更優，整體性能達到國際先進水平，打破了被國外少數國家壟斷的局面。
節能環保
>>線路設計節能坡，優化自動駕駛ATO曲線，充分利用機車動能與勢能合理轉換的技術優勢。（下圖：線路節能坡設置）
>>國內首次采用大小系統分設冷源，節能38%以上，引領行業通風空調設計方向。引入“智慧”系統，實時自動稱重，動態配置列車動力和空調負荷；應用無閘瓦磨耗電制動技術，實現制動能量回收再生，每年列車節電約180萬度。
>>國際首次設計采用接觸軌鋼支架體系，機械性能優于常規支架的2-3倍。
>>國內領先建設三陽廣場站、市民中心站等5個特大型車站。三陽廣場站， 66000㎡建筑體量，27個出入口，居國內兩線換乘之最，消防專項設計+高壓細水霧系統解決了特大型站點消防難題。
>>世界領先引進“客流培育+商業發展”共進互補理念，融合城市設計，優化空間布局。沿線地下空間、站點上蓋物業建設商業街13個，拓展商業面積136.5萬㎡。
>>自主創新 自主研發管片自動選型和排版系統，全線推廣應用，實現2.3萬環管片完美拼裝。
>>自主創新組織“城市地鐵快速鋪軌成套技術研究”，關鍵技術達到國際先進水平，榮獲中國施工企業管理協會2014年度科學技術一等獎。
>>自主創新自主研發的機車動力“無速度傳感器”控制技術，轉速估算誤差<1‰，牽引力控制誤差<3%，可靠性更優，整體性能達到國際先進水平，打破了被國外少數國家壟斷的局面。
節能環保
>>線路設計節能坡，優化自動駕駛ATO曲線，充分利用機車動能與勢能合理轉換的技術優勢。（下圖：線路節能坡設置）
>>車輛牽引供電首次使用直流1500V，實現增壓降耗。
>>站內采用廣告燈箱與照明一體化設計，廣泛使用LED燈具和智能化控制，擁有兩項專利技術，車站能耗同比下降15%。
>>車輛段預留遠期光伏發電設備設置條件，節能理念先進。
>>驗收評價
1. 國內第一個按照《城市軌道交通工程 試運營基本條件評審》（GB30013—2013）組織試運營基本條件評審的線路。獲得評價四個等級中的最高等級“具備條件”（四個等級：具備條件、基本具備、初步具備、不具備），是同期五個城市中最好的。
2. 通過規劃、環保、消防、特種設備、人防、檔案等所有專項驗收。
3. 通過國家AAA級安全文明標準化工地驗收。
性能指標
>>性能指標對比
1.本項目在國內首次實現直流1500V絕緣鋼支架技術的全面突破，綜合機械性能及使用功能優于傳統接觸軌絕緣支架2-3倍。
2.全線網一體規劃，公里運營成本與公里人員配置，比國內同類軌道交通節約10%。
>>運行指標工程投運兩年來，經受了2016年無錫市百年一遇強降雨考驗。列車正點率99.9%以上，運行圖兌現率99.9%以上，運行安全、穩定、可靠。
建設成果
>>優質工程獎 2015年江蘇省“揚子杯”優質工程獎。
>>優秀設計獎 2016年全國工程建設項目優秀設計成果一等獎。
>>獲得專利國家專利32項，其中發明專利4項。
>>成果獎項 省部級及以上科技進步獎5項，工法8項、QC成果11項，安全文明工地32項。
>>成果著作編制“工序工藝規范化作業控制要點”成果6冊，出版施工現場標準化建設指南1冊，發表技術成果論文33篇。
>>人才培養 培養鍛煉地鐵工程建設管理技術骨干人才千余人。
經濟社會效益
>>工程投運以來累計運送乘客1.4億人次，交通分擔率約15.3%，極大地方便了市民出行。
>>《中國重要城市交通分析報告》，在2015年對全國45個大中型城市中，評價無錫為最暢通愜意之城，市民非常滿意。
>>吸引建設中國華萊塢影視基地、萬達文化旅游城項目，德國海瑞克、中國南車集團等國內外大型企業入駐。帶動區域經濟發展成效特別顯著。
>>站內采用廣告燈箱與照明一體化設計，廣泛使用LED燈具和智能化控制，擁有兩項專利技術，車站能耗同比下降15%。
>>車輛段預留遠期光伏發電設備設置條件，節能理念先進。
>>驗收評價
1. 國內第一個按照《城市軌道交通工程 試運營基本條件評審》（GB30013—2013）組織試運營基本條件評審的線路。獲得評價四個等級中的最高等級“具備條件”（四個等級：具備條件、基本具備、初步具備、不具備），是同期五個城市中最好的。
2. 通過規劃、環保、消防、特種設備、人防、檔案等所有專項驗收。
3. 通過國家AAA級安全文明標準化工地驗收。
性能指標
>>性能指標對比
1.本項目在國內首次實現直流1500V絕緣鋼支架技術的全面突破，綜合機械性能及使用功能優于傳統接觸軌絕緣支架2-3倍。
2.全線網一體規劃，公里運營成本與公里人員配置，比國內同類軌道交通節約10%。
>>運行指標工程投運兩年來，經受了2016年無錫市百年一遇強降雨考驗。列車正點率99.9%以上，運行圖兌現率99.9%以上，運行安全、穩定、可靠。
建設成果
>>優質工程獎 2015年江蘇省“揚子杯”優質工程獎。
>>優秀設計獎 2016年全國工程建設項目優秀設計成果一等獎。
>>獲得專利國家專利32項，其中發明專利4項。
>>成果獎項 省部級及以上科技進步獎5項，工法8項、QC成果11項，安全文明工地32項。
>>成果著作編制“工序工藝規范化作業控制要點”成果6冊，出版施工現場標準化建設指南1冊，發表技術成果論文33篇。
>>人才培養 培養鍛煉地鐵工程建設管理技術骨干人才千余人。
經濟社會效益
>>工程投運以來累計運送乘客1.4億人次，交通分擔率約15.3%，極大地方便了市民出行。
>>《中國重要城市交通分析報告》，在2015年對全國45個大中型城市中，評價無錫為最暢通愜意之城，市民非常滿意。
>>吸引建設中國華萊塢影視基地、萬達文化旅游城項目，德國海瑞克、中國南車集團等國內外大型企業入駐。帶動區域經濟發展成效特別顯著。
